脉冲调和系统

概述

脉冲调和是一种新型的脉冲搅拌方式,采用压缩气体或工业气体作为调和动力,消除了机械磨损和腐蚀,同时大幅度提高搅拌效率,节省能源消耗和维修费用，保证生产周期正常运行，由于装置采用涡流式的脉冲搅拌，对于原料和添加剂液体能够充分搅拌，消除固定死角，克服了罐底固体沉积物不易参与混合的特点。目前此装置多用于在润滑油、防冻液、车用尿素和白酒行业等。

1.脉冲调和的原理

脉冲调和大多采用压缩气作为动 力进行液体的搅拌，通过控制脉冲阀 的脉冲发射以及间隙等参数，从而控 制进气量以及频率，通过安装在罐内 的集气装置以脉冲的方式喷射，在液 体中引起涡流，利用气流的旋涡作用 使得罐体内流体上下翻动，从而达到 充分混合搅拌的目的。

2.脉冲调和的优点

2.1调和搅拌时间短，调和效率高

2.2 安装不受设备类型和大小的限制

2.4不受区域和防护等级的限制

2.5安装简单，维修方便简单

2.6操作简单，

GPS系列脉冲调和系统

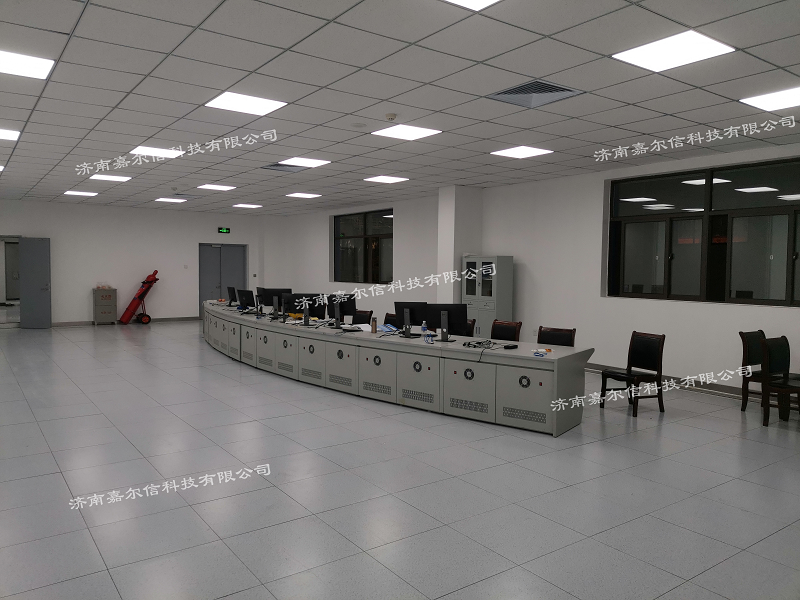

操作人员可以在上位机上或者触摸屏上 对调和罐的操作，监控。同时也可以对 温度、液位等数据的可视化监控。

系统的组成由控制部分和执行部分组成。

控制部分：

由西门子S7系列PLC，上位机或 触摸屏、不锈钢控制柜、继电器 放大板等组成。
